короб
Коробом называется закрытая полая конструкция прямоугольного или другого сечения, предназначенная для прокладки в ней проводов и кабелей.
Короб должен служить защитой от механических повреждений проложенных в нем проводов и кабелей.
Короба могут быть глухими или с открываемыми крышками, со сплошными или перфорированными стенками и крышками. Глухие короба должны иметь только сплошные стенки со всех сторон и не иметь крышек.
Короба могут применяться в помещениях и наружных установках
[ПУЭ. Раздел 2]

короб электрический
Подвесной или пристраиваемый короб для прокладки в нём электрических проводов и кабелей
[Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)]

EN

wireway
A trough which is lined with sheet metal and has hinged covers, designed to house electrical conductors or cables.
[http://www.answers.com/topic/wireway]

См. также:
система кабельных коробов
система специальных кабельных коробов
система кабельных коробов для монтажа на стенах и потолках

1 - Подвесной кабельный короб
[http://www.tesli.com/file/image/news/0711/obo-ld-1.jpg]



Рис. WIREMOLD
Кабельный короб





[http://docs.hp.com/en/A3725-96021/ch02s05.html]

Тематики

• изделие электромонтажное
• электропроводка, электромонтаж

EN

• cable duct (hanging or attached)
• cable trough
• duct
• raceway base & cover
• raceway base and cover
• wireway
• wiring channel
• wiring duct

DE

• Elektrostollen

FR

• gaine pour câbles électriques



лоток
Лотком называется открытая конструкция, предназначенная для прокладки на ней проводов и кабелей.
Лоток не является защитой от внешних механических повреждений проложенных на нем проводов и кабелей. Лотки должны изготовляться из несгораемых материалов. Они могут быть сплошными, перфорированными или решетчатыми. Лотки могут применяться в помещениях и наружных установках
[ПУЭ. Раздел 2]

кабельный лоток
Опорная конструкция для кабелей, состоящая из протяженного основания с вертикальными бортами и не имеющая крышки.
Примечание - Кабельный лоток может быть перфорированным или сетчатым
[ГОСТ Р МЭК 60050-826-2009]

лоток для прокладки кабеля (или полка)
Опорная конструкция в виде непрерывного протяженного основания с ребордами бортами и без крышки.
Примечание
Кабельный лоток может иметь или не иметь перфорацию.
[ГОСТ Р МЭК 60204-1-2007]

лоток электротехнический
Открытый жёлоб на специальных подставках, применяемый для размещения в нём кабелей при надземной их прокладке на местности
[Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)]

EN

cable tray
cable support consisting of a continuous base with raised edges but no covering
NOTE – A cable tray may be perforated or mesh.
[IEV number 826-15-08]

cable tray
cable support consisting of a continuous base and raised edges and no covering
NOTE A cable tray may be perforated or non-perforated.
[IEV 826-15-08]
[IEC 60204-1-2006]

FR

chemin de câbles, m
tablette, f
support de câbles constitué d'une base continue avec de rebords, mais ne comportant pas de couvercle
NOTE – Un chemin de câbles peut être perforé ou en treillis.
[IEV number 826-15-08]

Кабельный лоток неперфорированный

Кабельный лоток перфорированный

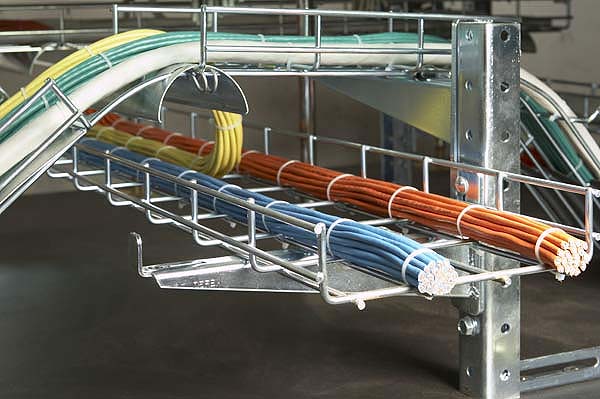

Кабельный лоток проволочный (сетчатый)

[http://www.szpk-nw.ru/catalog_p.html?cid=5]


[http://www.elsyst.ru/photo/catalog/6l.jpg]

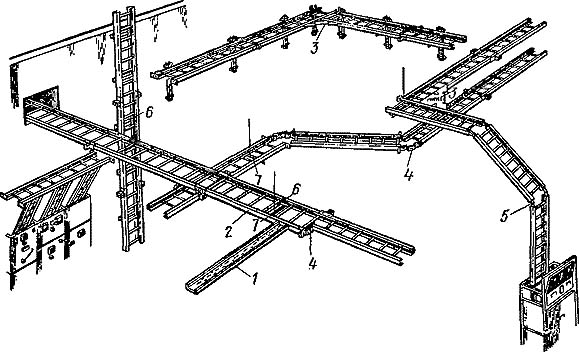

Рис. 33. Кабельный лоток лестничного типа:
1, 2- прямые секции,
3 — угловая секция.
4, 5 — переходные секции и шарнирные соединители,
6 — прижимы,
7 — подвески

Кабельные лотки применяют для прокладки силовых и контрольных кабелей и проводов напряжением до 1000 В и изготовляют из перфорированного гнутого металлического листа. Ширина лотка 50, 100, 200 и 400 мм, длина 2 м. В номенклатуру лотков входят готовые для сборки элементы, обеспечивающие создание трассы с необходимыми поворотами и разветвлениями в горизонтальной и вертикальной плоскостях.
Соединение лотков выполняют болтами, благодаря этому обеспечивается надежная электрическая цепь, необходимая для сети заземления. Крепят лотки на кронштейнах, подвесках и сборных кабельных конструкциях. Лотки, установленные на опорных конструкциях, крепят так, чтобы была исключена возможность сползания, опрокидывания и падения их.
При пересечении лотков с другими коммуникациями лотки прокладывают с отступом от стен, если это невозможно, выполняют обходы.

[http://forca.ru/knigi/oborudovanie/montazh-i-ekpluataciya-kabelei_8.html]

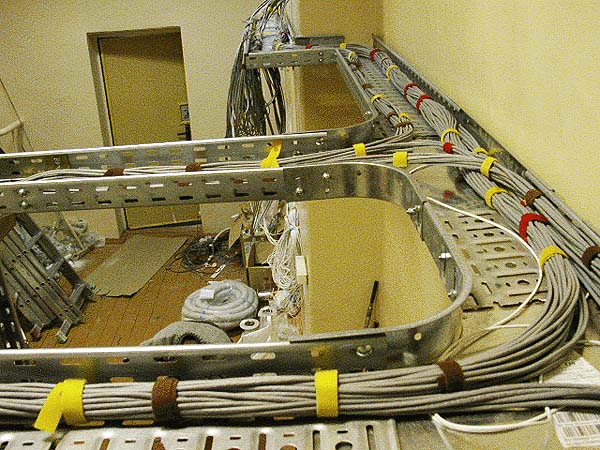

Кабельный лоток
[http://www.solan.ru/data/lotok_dstr.gif]

Тематики

• изделие электромонтажное
• электропроводка, электромонтаж

Обобщающие термины

• кабельное сооружение
• конструкции для прокладки кабелей и проводов

Синонимы

• лоток
• лоток для прокладки кабеля

EN

• cable tray
• trunking
• wireway

DE

• Kabeltrog
• Kabelwanne, f

FR

• canal électrotechnique
• chemin de câbles, m
• tablette, f



токопровод
Устройство, выполненное в виде шин или проводов с изоляторами и поддерживающими конструкциями, предназначенное для передачи и распределения электрической энергии в пределах электростанции, подстанции или цеха.
[ГОСТ 24291-90]

токопровод
Электрическая проводка со всеми относящимися к ней элементами и конструкциями для передачи электроэнергии к потребителям
[Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)]

Токопровод
[http://terma-energo.ru/products/Tokoprovody/]

[http://open.gisprofi.ru/providercatalog/viewCatalog/58/]

Токопроводы применяются как высоковольтные электрические аппараты среднего или высокого напряжения в электрических соединениях на напряжение от 6 до 35 кВ включительно, а шинопроводы применяются как низковольтные электрические аппараты на напряжение от 0,4 до 1,2 кВ.
Токопроводы для электрического соединения трехфазного переменного тока генераторов с повышающими блочными силовыми трансформаторами, также с силовыми трансформаторами собственных нужд и другими электрическими аппаратами главной цепи ТЭЦ, ГРЭС, АЭС называются токопроводами генераторного напряжения.
Токопроводы для электрического соединения трехфазного переменного тока силовых трансформаторов собственных нужд на электростанциях со стороны напряжения 6-10 кВ со шкафами комплектных распределительных устройств называются токопроводами собственных нужд.
По конструктивному исполнению токопроводы подразделяются:

• на пофазно-экранированные токопроводы с непрерывным экраном и с компенсированным внешним электромагнитным полем для генераторов ТЭЦ, ГРЭС, ГЭС и АЭС
• токопроводы с общей для трех фаз из алюминия или стали оболочкой с разделительной перегородкой или без нее.

[http://open.gisprofi.ru/providercatalog/viewCatalog/58/

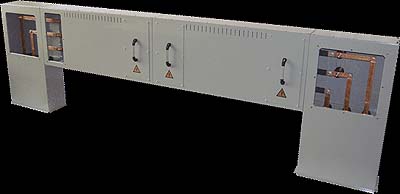

Токопроводы
[http://www.tokoprovod.ru/albom_2.php]

Примечание.
Токопроводы напряжением до 1 кВ с жесткими шинами заводского изготовления, поставляемые комплектно на место монтажа, называют шинопроводами.
[http://www.naxso.ru/promo/?id=3]

Тематики

• электроснабжение в целом

Близкие понятия

• шинопровод

Сопутствующие термины

• пофазно-экранированные токопроводы
• токопроводы с общей для трех фаз оболочкой
• токопроводы с общей для трех фаз оболочкой с разделительной перегородкой

EN

• current cable
• current distributor
• electrical pathway
• wireway

DE

• Stromleiter

FR

• barre conductrice
